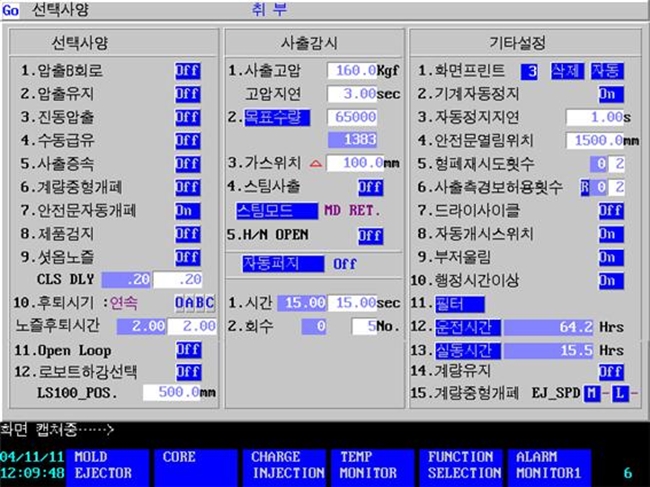

3.5 선택 사양(기능선택) 화면

3.5.1 선택사양

① 압출 B 회로 : ON/OFF(선택사양)
ON : 형판이 후퇴하는 도중에 압출을 하므로 행정시간의 단축된다.
OFF : 형개 완료위치에서 압출된다(형개완료위치 LS3=압출위치). 압출 B 위치 설정은 금형 및 압출 화면에서 설정한다

② 압출 유지 : ON/OFF(선택사양)
ON : 압출전진이 완료된 후 설정한 시간동안 압출이 유지된다.

③ 진동 압출 : ON/OFF(선택사양)
ON : 압출후퇴 시 후퇴 1속의 위치가 완료된 후 다시 전진하며 정지시간이 될 때까지 반복 실행한다.

④ 사출증속 (Accumulator) : ON/OFF(선택사양)
ON : 고속 사출을 위한 장치를 선택한다. 넓고 얇은 제품에 더 효과적으로 동작한다.

⑤ 계량 중 형개∙폐 : ON/OFF(선택사양)
ON : 이 장치는 계량 시 형개가 동작하기 때문에 사이클 시간을 감소시킬 수 있다. 일반적으로 계량시간이 냉각시간보다 더 오래 걸릴 때 사용된다.
     선택 -0 : 사용하지 않음
           -L : 계량 중 형개 시 형개 저속
           -M : 계량 중 형개 시 형개 중속
           -H : 계량 중 형개 시 형개 고속

⑥ 안전문 자동개폐 : ON/OFF(선택사양)
ON : 안전문을 개폐하는 경우 한 번의 스위치 푸시로 안전문이 자동으로 열리고 닫히는 동작을 선택하는 스위치이다.

⑦ 제품 검지 : ON/OFF(선택사양)
ON : 정지시간 내에 제품검지가 되면 싸이클이 연속적으로 이뤄지나 만약 정지시간 완료 후에도 제품 검지 입력신호가 검지되지 않으면 경보가 발생되며 사이클이 정지된다.

⑧ 인트루젼 : ON/OFF(선택사양)
ON : 기계의 최대 사출양보다 제품중량이 큰 경우에 적용할 수 있는 회로이다. 인트루젼 시 압력 및 시간은 사출 및 계량 화면에서 설정할 수 있다.

⑨ 셧옵 노즐 : ON/OFF(선택사양)
ON : 이 장치를 사용하면 사출이 완료된 후 가열실린더의 노즐구멍을 막아 계량동작 중 수지가 밀려나오는 것을 방지한다.
CLS DLY : 셧오프 노즐 닫힘에 따른 지연 시간을 말한다.

⑩ 노즐후퇴 시기 : (0, A, B, C)을 아래와 같이 선택할 수 있다.
-0 : 연속접촉 : 노즐이 금형에 계속 접촉된 상태이므로 사이클 시간이 단축된다.
-A : 냉각완료 : 냉각시간 완료 후 노즐이 후퇴한다.
-B : 계량완료 : 계량 및 석백 완료 후 노즐이 후퇴한다.
-C : 사출완료 : 사출시간 완료 후 노즐이 후퇴한다.

노즐후퇴 시간 : 노즐후퇴 시기를 선택할 때 후퇴 모드에 따라 설정 시간 동안 노즐이 후퇴한다. 단, 연속접촉 모드에서는 작동되지 않는다.
속도 : 노즐이 설정 속도로 전진 및 후퇴한다.
압력 : 노즐이 설정 압력으로 전진 및 후퇴한다.
고압 : 노즐이 전진되면 설정된 고압으로 전진한다.

3.5.2.사출 감시
① 사출고압 : 사출 공정 중 사출압력이 설정된 허용범위를 벗어났을 경우 이상 유무를 검지하기 위한 설정값을 말한다.
고압지연 : 위의 설정된 압력 허용범위를 고압지연 시간동안 계속 유지할 경우 알람이 발생된다.

② 목표수량 : 사용자가 제품에서 원하는 총 생산량을 입력한다. 이 횟수는 사용자가 직접 결정한다(0∼65535). 목표수량이 완료돼 재설정하고자 할 때 목표수량에 커서를 갖다 놓고 엔터(Enter)버튼을 누른다.

③ 가스위치 : 가스 사출 인터록 사용시 설정위치(사출)에서 Relay가 ON된다.

④ 스팀사출 : 스팀 사출 옵션 시 사용한다. 스팀사출을 선택하면 스팀사출 유닛으로부터 STHP 신호가 입력되면 사출하고 STMO 신호가 입력되면 형개동작을 수행한다.
스팀모드 : 스팀사출 유닛으로 가열 시작 신호를 준다.
EJT ADV : 압출 전진 완료 시점에서 가열 시작 신호를 준다.
MD RET : 형개 시점에서 가열 시작 신호를 준다.

⑤ Open Loop : ON/OFF(선택사양)
ON : 오픈루프(Open Loop) 시스템 선택
OFF : 클로즈드 루프(Closed Loop) 시스템 선택

3.5.3. 자동 퍼지(Auto Purge) : ON/OFF (선택 사양)
On : 자동 퍼지는 수동모드에서만 동작된다.
시간 및 회수 : 수지교체나 작업 완료시 자동 퍼지의 동작시간을 설정한다. 석백 후 설정시간 동안 계량을 하고 카운터 설정횟수만큼 사출과 계량을 반복 동작해 가열 실린더내의 잔류 수지를 자동으로 배출시킨다.

Flow Chart
자동 퍼지 선택 → 사출시작 → 사출완료 → 계량 석백 → 계량 → 사출 → 카운터확인 → 끝
자동 퍼지 기능은 수동 모드에서만 선택 가능하다.
시간 : 계량시간을 설정한다.
횟수 : 동작 횟수를 설정한다.

3.5.4. 기타 설정

① 화면 프린팅(하드카피) : 내∙외부 메모리에 현재 화면 및 전체 화면을 저장할 수 있다. 저장매체를 선택 후 원하는 화면에서 프린터 버튼을 누른다.
1번 : 현재 화면을 외부 USB1 메모리로 저장한다.
2번 : 현재 화면을 외부 USB2 메모리로 저장한다.
3번 : 현재 화면을 내부 CF 메모리로 저장한다.
삭제 : 선택된 메모리에 캡쳐된 그림 파일을 모두 삭제한다.

자동 선택 : 전체 화면을 외부(USB) 및 내부(CF) 메모리에 저장한다. 작업 번호(Level)에 따라 저장되는 화면 수는 다르다. 또한 화면 저장은 수동 및 취부모드에서만 가능하며 화면 저장도중 아무 버튼을 누르면 화면 저장 기능이 중단된다.

② 기계자동정지 : ON/OFF(선택사양)
ON : 선택사양으로서 무인화로 운행할 때 행정시간 초과경보가 발생하면 기계정지지연 시간 후에 기계의 전동기가 꺼지고 히터의 전원도 꺼지도록 회로가 구성돼 있다.

③ 자동정지지연 : 기계자동정지장치를 선택해 무인화로 운행할 경우 기계정지 지연시간을 설정해 경보가 발생하고 지연시간이 지난 후 전동기 및 히터의 전원이 꺼지도록 옵션 처리를 하고 있다.

④ 안전문 열림 위치 : 반자동 모드에서 안전문 자동개방 사용 시 안전문이 열리는 시점을 형체 측 위치 값에 따라 정할 수 있다.

⑤ 형폐 재시도 허용 횟수 : 저압형체에 문제가 발생할 경우. 반복 형판전진 기능의 횟수를 선택할 수 있다.

Flow Chart(2회 선택 시)
금형 전진 → 저압형체이상 → 형판후퇴 → 압출 → 형판 재전진 → 저압형체이상 → 형판후퇴 → 사이클 정지
성형품 중 극소수가 압출될 때 떨어지지 않은 채로 다음 동작에 들어가면 저압 형체문제로 금형의 후퇴가 많이 발생한다. 이는 설정한 횟수만큼 압출 및 형체를 계속 시도하기 때문에 성형품을 완전하게 압출을 할 수 있어 케비티가 많고 소형인 제품생산에 효과적으로 사용할 수 있다.

⑥ 사출 측 경보 허용횟수 : 사출 측의 경보가 발생하는 허용횟수를 설정할 수 있다. 만약 설정횟수를 2회로 했다면 2회 동안 사출 측 알람이 발생해도 무시한다. 사출 측의 경보 허용 횟수에 포함되는 경보는 충진시간, 쿠션이상 등이 포함되고 계량시간이상은 포함되지 않는다.

⑦ 드라이 사이클 : ON/OFF
ON : 기계가 자동모드에서 사출공정 없이 형개∙폐의 작동만을 반복한다. 이 기능은 작동유의 자동승온장치를 대체해 사용할 수 있다.
Flow Chart
형판전진 → 고압형체결(PT1) → 형판후퇴 → 재시작

⑧ 자동개시 스위치 : ON/OFF
ON : 조작 상에 자동개시 스위치로 안전문이 닫힌 상태에서 자동 사이클을 시작할 수 있다.
OFF : 안전문 닫음 재설정으로 자동 동작된다.
⑨ 부저 울림 : ON/OFF 경보 발생 시 부저의 ON/OFF 동작을 선택할 수 있다.
⑩ 행정시간이상 : ON/OFF
ON : 행정시간이 설정치 보다 초과했을 경우 저압형체 이상이나 계량이상을 검지 못한 경우이므로 기계는 행정시간초과에 따른 이상 경보를 내면서 정지된다.
OFF : 사이클 시간이 설정시간보다 초과 시 이것을 무시하고 다음 행정을 시작한다.
⑪ 필터 : 기계가 가동되고 매 3000시간 마다 ‘오일필터교환’ 메시지가 나오며 필터를 교환 후 커서를 필터에 옮겨서 리셋을 시킨다.
⑫ 운전시간 : 시스템에 전원이 인가된 총 시간이 기록되는 시간을 말한다.
⑬ 실동시간 : 자동으로 동작시킨 총시간이 기록되는 시간을 말한다.
⑭ 계량유지 : ON/OFF(선택사양)
ON : 수동모드에서 계량 버튼을 누르면, 계량이 완료될 때까지 계량 동작이 유지되고 한 번 더 누르면 동작이 취소된다.
OFF : 수동모드에서 계량 버튼을 누르는 동안만 계량된다.
⑮ TB_POH : ON/OFF

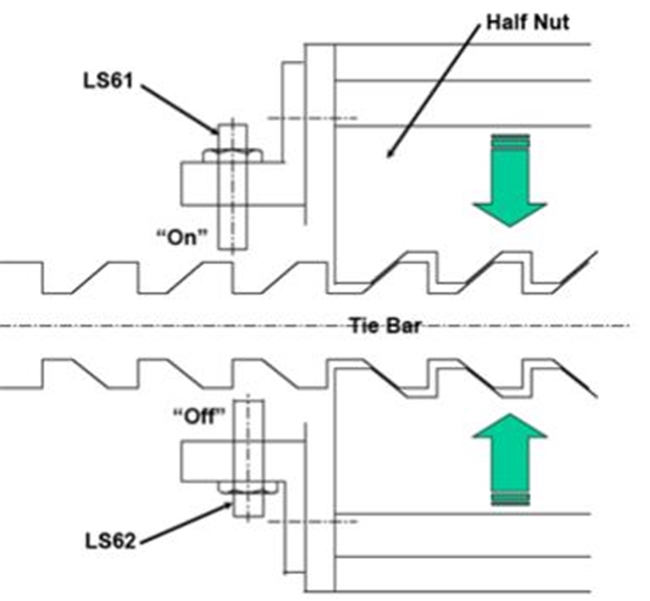

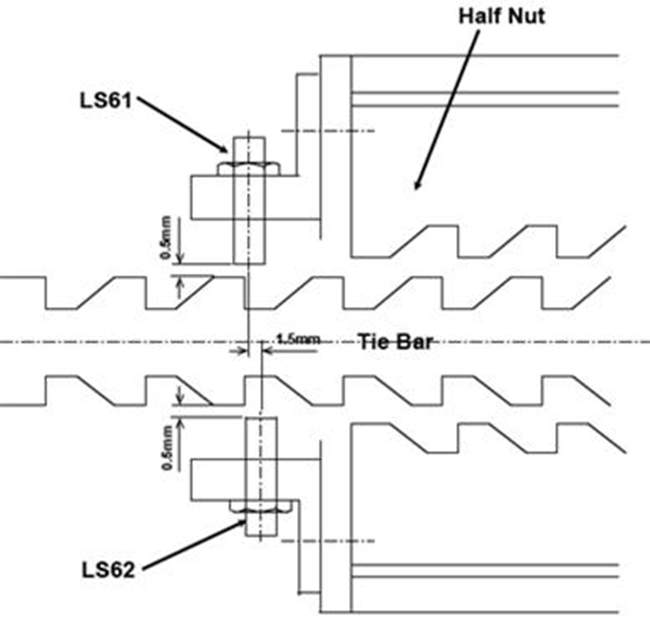

ON : 하프너트 전진한 상태에서 LS3M위치까지 타이바로 고압형개한다.
OFF : 압빼기 후 하프너트 후퇴한 후 부스터 실린더로 형개한다.
